Presses manuelles à assistance pneumatique
La presse manuelle à assistance pneumatique offre toute la précision de guidage d’une presse manuelle avec la puissance d’une presse pneumatique, elle combine le meilleur des deux technologies, assurant ergonomie, précision et une grande puissance délivrée sans effort inutile.
Le principal atout est de pouvoir tenir la pièce avec la main afin d’assurer un parfait centrage et guidage.
Ces presses sont utilisées pour des travaux de découpe, de pressage, de montage, de rivetage et d'assemblage pour lesquels une course de travail inférieure à 6 mm suffit.
La gamme EMG de presses manuelles à assistance pneumatique se compose de 8 modèles sur 4 bâtis différents.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
| Moč250 kg |
| Višina orodja45 >> 185 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice80 mm |
| Močnostni hod*5.9 mm |
| Teža38 kg |
| Dimenzije mize170 x 150 mm |

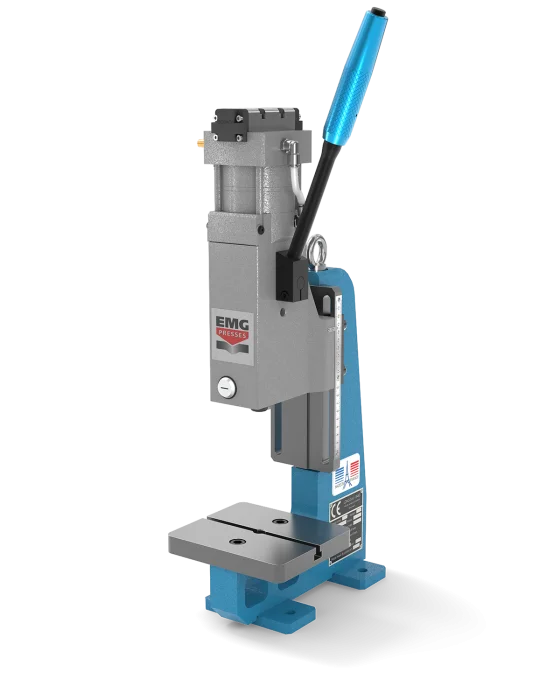

| Moč500 kg |
| Višina orodja45 >> 185 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice80 mm |
| Močnostni hod*5.9 mm |
| Teža38 kg |
| Dimenzije mize170 x 150 mm |
| Moč750 kg |
| Višina orodja80 >> 240 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice100 mm |
| Močnostni hod*5.9 mm |
| Teža95 kg |
| Dimenzije mize250 x 190 mm |

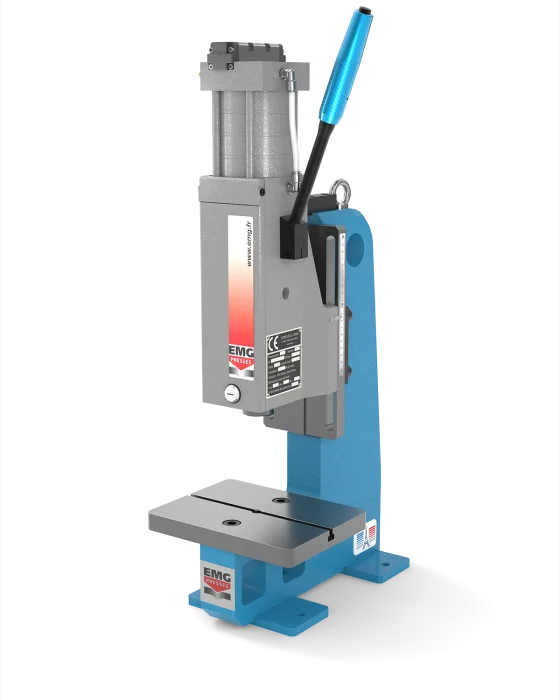

| Moč1500 kg |
| Višina orodja80 >> 240 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice100 mm |
| Močnostni hod*5.9 mm |
| Teža95 kg |
| Dimenzije mize250 x 190 mm |
| Moč2 000 kg |
| Višina orodja120 >> 280 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice130 mm |
| Močnostni hod*5.9 mm |
| Teža174 kg |
| Dimenzije mize300 x 220 mm |
| Moč3 000 kg |
| Višina orodja120 >> 280 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice130 mm |
| Močnostni hod*5.9 mm |
| Teža175 kg |
| Dimenzije mize300 x 220 mm |

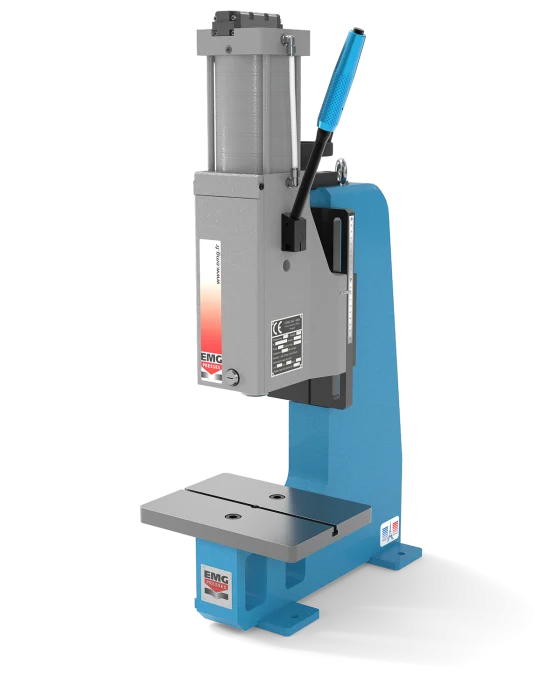

| Moč4 000 kg |
| Višina orodja120 >> 375 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice170 mm |
| Močnostni hod*5.9 mm |
| Teža290 kg |
| Dimenzije mize340 x 270 mm |

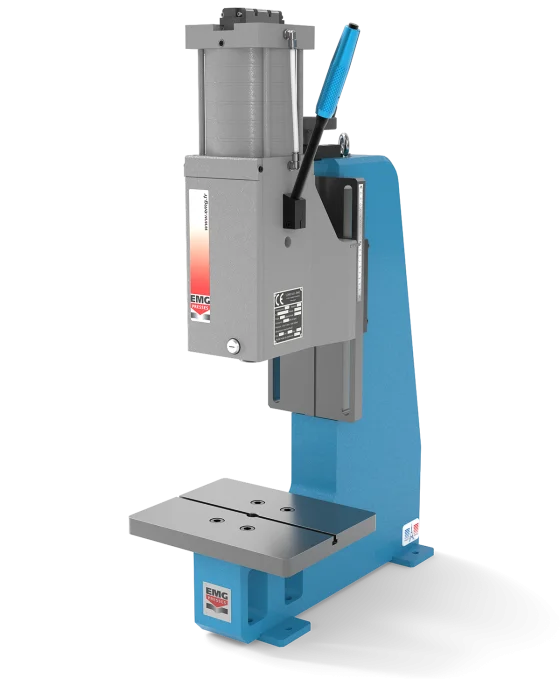

| Moč5 000 kg |
| Višina orodja120 >> 375 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice170 mm |
| Močnostni hod*5.9 mm |
| Teža290 kg |
| Dimenzije mize340 x 270 mm |
La course totale se réalise ainsi en 2 temps :
- Course d’approche manuelle :
L’actionnement du levier permet de réaliser la course d’approche jusqu’au point de contact des pièces à assembler tout en assurant leur positionnement.
- Course de travail pneumatique :
Une pression sur la commande pneumatique déclenche alors la course de travail avec la puissance pneumatique, sans aucune fatigue pour l’opérateur même avec une puissance délivrée de 5 tonnes.
La puissance nominale indiquée à une pression de 6 bars est proportionnellement réglable en standard de 3 à 6 bars (et en option de 0.5 à 6 bars).
