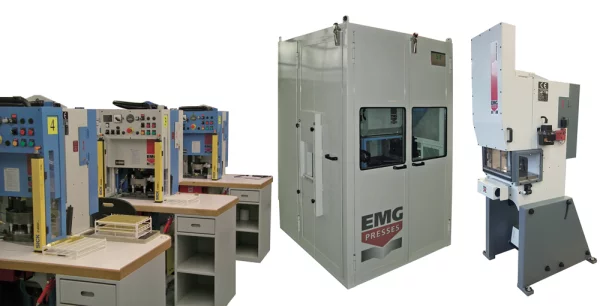

Ekscenter stiskalnice

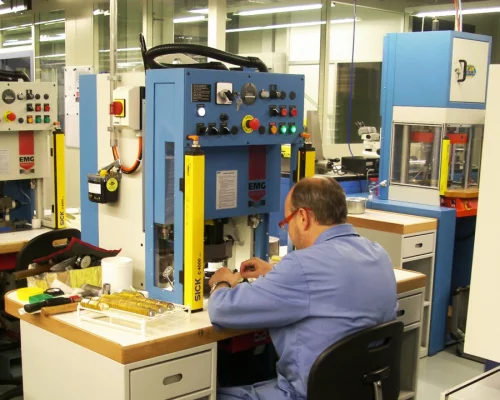

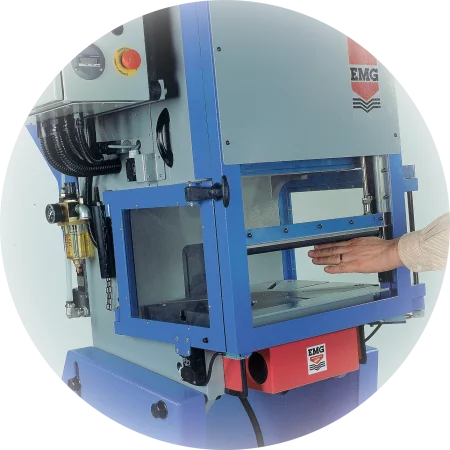

- Skladno z EC predpisi (tri vrste EC certifikatov) - Hitra nastavitev hoda in višine paha - Robustnost stiskalnice in sestavnih delov - Več varnosti za večjo produktivnost (optične zavese)

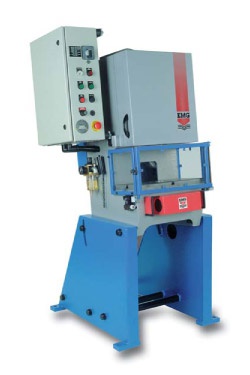

Nastavljiv hod paha4 » 40 mm |
Razdalja od sredine paha do zadnje stene stiskalnice120 mm |
Dimenzije mize450x220x30 mm |
Število udarcev na minuto240 |
Višina orodja200 mm |
Nastavitev višine paha0 » 30 mm |
Teža450 kg |

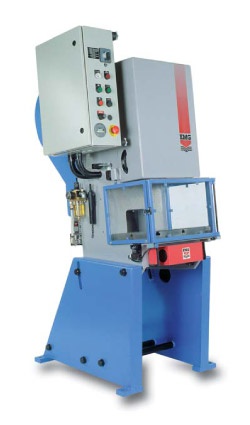

Nastavljiv hod paha5 » 75 mm |
Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
Dimenzije mize450x320x40 mm |
Število udarcev na minuto140 |
Višina orodja300 mm |
Nastavitev višine paha0 » 50 mm |
Teža900 kg |

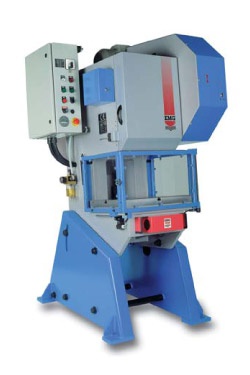

Nastavljiv hod paha5 » 75 mm |
Razdalja od sredine paha do zadnje stene stiskalnice210 mm |
Dimenzije mize550x400x48 mm |
Število udarcev na minuto140 |
Višina orodja300 mm |
Nastavitev višine paha0 » 60 mm |
Teža1 400 kg |
Nastavljiv hod paha6 » 100 mm |
Razdalja od sredine paha do zadnje stene stiskalnice220 mm |
Dimenzije mize650x430x57 mm |
Število udarcev na minuto130 |
Višina orodja350 mm |
Nastavitev višine paha0 » 70 mm |
Teža3 100 kg |

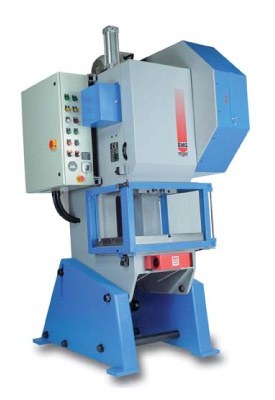

Kako deluje mehanska stiskalnica?
Mehanske stiskalnice uporabljajo preprost postopek za stiskanje, deformiranje in rezanje različnih vrst pločevine. Motor prek jermenov neprekinjeno poganja vztrajnik. Energija, ki jo nabira vztrajnik, se prek sklopke prenaša na ročično gred, ki s pomočjo ojnice krmili premik bata. Tako se razvije moč, potrebna za ciljno delovanje (štancanje, rezanje/formatiranje itd.).
Vse mehanske nastavitve na stiskalnici omogočajo enostavno nastavitev hitrosti, višine in hoda bata, ki so potrebni za določeno uporabo.

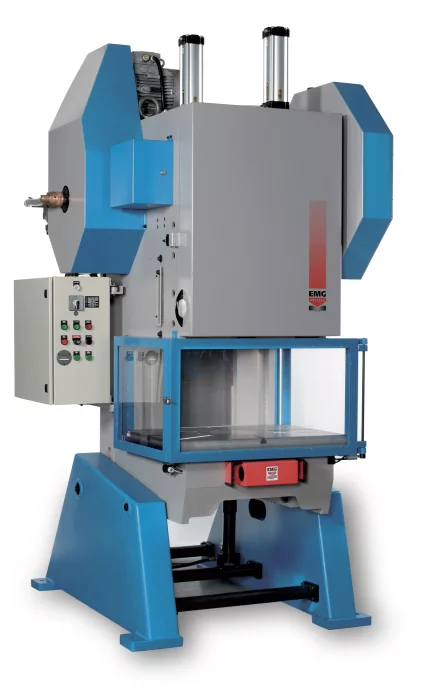

Bronasta vodila vodijo bat, ki se spušča od zgoraj navzdol, da se zagotovi popolna poravnava med spodnjim delom orodja, pritrjenega na mizo, in zgornjim delom orodja, pritrjenega na bat. Trdnost gosjega vratu okvirja izravna veliko silo (do 80 ton), ki jo uporablja bat.
So hitrejše od hidravličnih stiskalnic in zagotavljajo zelo visoko ponovljivost z majhnim tveganjem okvare.
