Pnevmatske stiskalnice
Serija pnevmatskih stiskalnic EMG je učinkovito dopolnilo ročnim stiskalnicam in je odlična rešitev za stranke z večjo zmogljivostjo in/ali večjimi potrebami po moči. Moč se giblje od 175 kg do 6000 kg. Ta moč je označena s tlakom 6 barov in je serijsko sorazmerno nastavljiva od 3 do 6 barov.
Paleto pnevmatskih stiskalnic EMG je mogoče integrirati v delovne postaje ali proizvodne linije po delih ali samodejno, kar zagotavlja ergonomijo, varnost upravljavca in zanesljivost procesa.
Ergonomija stiskalnice je zasnovana tako, da zagotavlja udobje operaterjev na delovnem mestu tudi med ponavljajočimi se postopki. Hitra nastavitev omogoča enostavno uporabo, zaradi odličnega razmerja med kakovostjo in ceno pa so naše pnevmatske stiskalnice priljubljeno orodje obrtnikov in industrijalcev v vaših delavnicah.
2 seriji pnevmatskih stiskalnic:

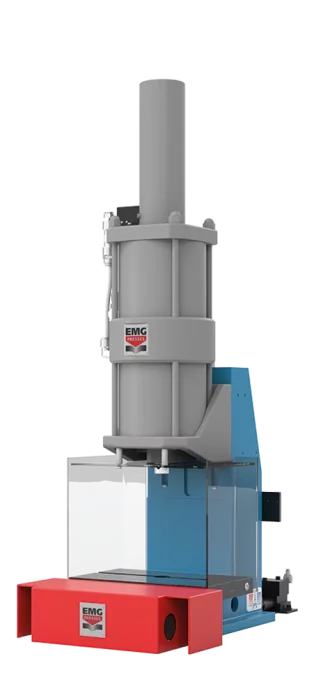

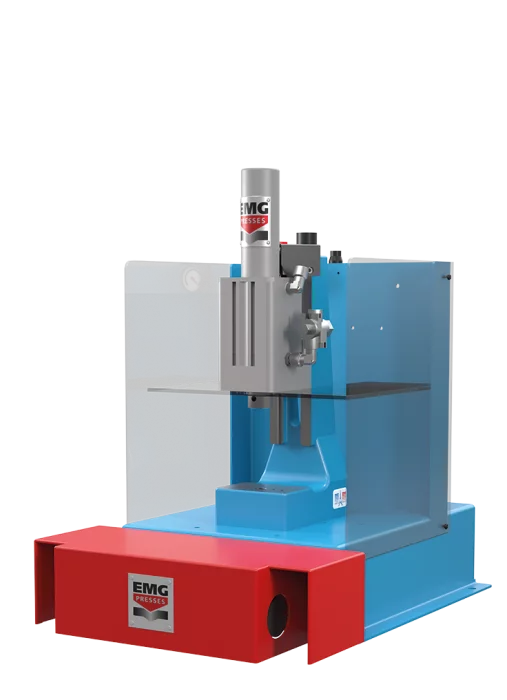

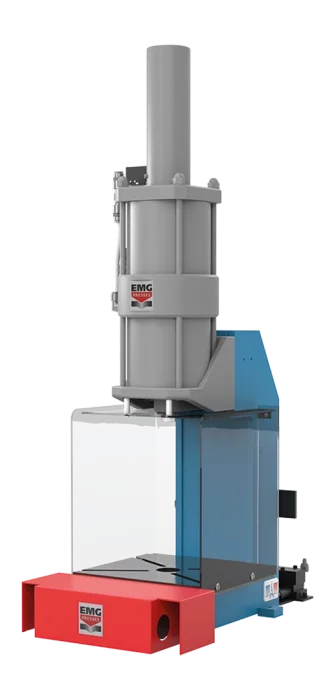

- Neposredna potisna stiskalnica z dvojnim delovanjem od 175 kg do 2 t : 2PHR - 6PHR - 6PHR C-MAX - 8PHR - 1T - 1T LP - 2T-DC - 2T-DC LP
- stiskalnice z dvojnim delovanjem s posrednim potiskom od 2 t do 6 t: 2T - 3T - 4,3T - 2T LP - 3T LP - 4,3T LP - 6T LP
| Moč175 kg |
| Hod0 » 50 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice72 mm |
| Višina orodja45 » 175 mm |
| Hitrost stiskanja100 mm/s |
| Poraba zraka0,3 l |
| Teža11 kg |

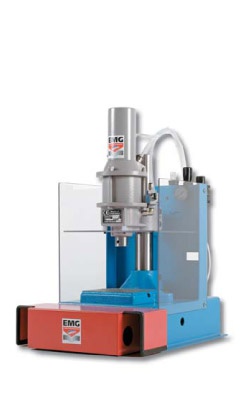

| Moč360 kg |
| Hod0 » 50 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice95 mm |
| Višina orodja20 » 250* mm |
| Hitrost stiskanja150 mm/s |
| Poraba zraka0.6 l |
| Teža25 kg |

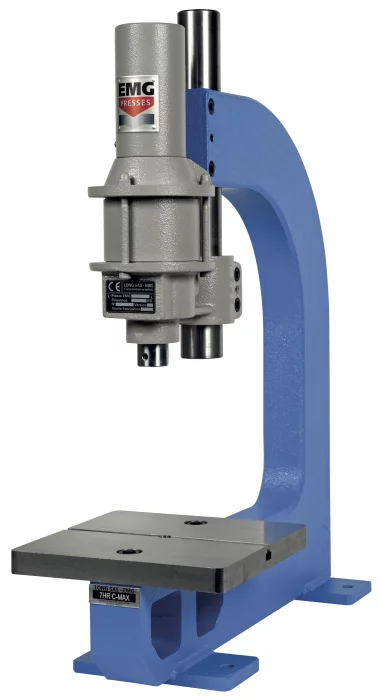

| Moč360 kg |
| Hod0 » 50 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice350 mm |
| Višina orodja60 »270 mm |
| Hitrost stiskanja150 mm/s |
| Poraba zraka0.6 l |
| Teža95 kg |

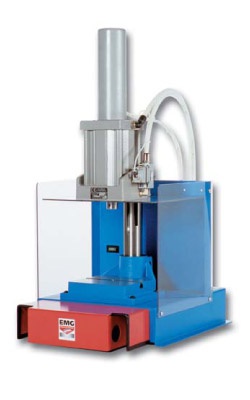

| Moč700 kg |
| Hod0 » 100 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice95 mm |
| Višina orodja20 » 260* mm |
| Hitrost stiskanja130 mm/s |
| Poraba zraka2.3 l |
| Teža50 kg |

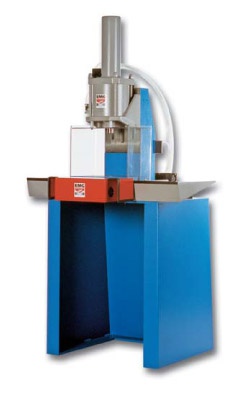

| Moč1 000 kg |
| Hod0 » 100 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice100 mm |
| Višina orodja140 » 200 mm |
| Hitrost stiskanja100 mm/s |
| Poraba zraka3.4 l |
| Teža125 kg |

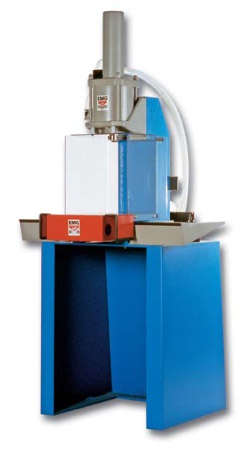

| Moč1 000 kg |
| Hod0 » 100 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja300 mm |
| Hitrost stiskanja100 mm/s |
| Poraba zraka3.4 l |
| Teža150 kg |

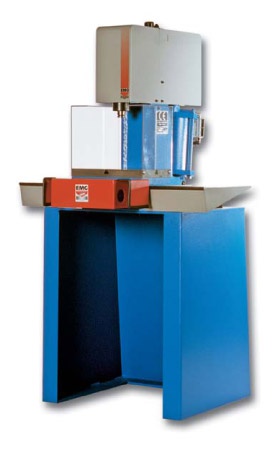

| Moč2000 kg |
| Hod0 » 100 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice100 mm |
| Višina orodja140 » 200 mm |
| Hitrost stiskanja100 mm/s |
| Poraba zraka5,1 l |
| Teža145 kg |
| Moč2000 kg |
| Hod0 » 100 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja300 mm |
| Hitrost stiskanja100 mm/s |
| Poraba zraka5,1 l |
| Teža170 kg |
| Moč2 000 kg |
| Hod0 » 69 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice110 mm |
| Višina orodja200 mm |
| Hitrost stiskanja75 mm/s |
| Poraba zraka5.2 l |
| Teža150 kg |
| Moč3 000 kg |
| Hod0 » 54 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice110 mm |
| Višina orodja180 mm |
| Hitrost stiskanja48 mm/s |
| Poraba zraka5.2 l |
| Teža150 kg |

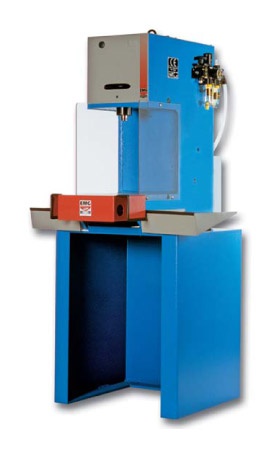

| Moč4 300 kg |
| Hod0 » 40 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice110 mm |
| Višina orodja175 mm |
| Hitrost stiskanja36 mm/s |
| Poraba zraka5.2 l |
| Teža150 kg |
| Moč2 000 kg |
| Hod0 » 69 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja315 mm |
| Hitrost stiskanja75 mm/s |
| Poraba zraka5.2 l |
| Teža200 kg |
| Moč3 000 kg |
| Hod0 » 54 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja300 mm |
| Hitrost stiskanja48 mm/s |
| Poraba zraka5.2 l |
| Teža200 kg |
| Moč4 300 kg |
| Hod0 » 40 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja295 mm |
| Hitrost stiskanja36 mm/s |
| Poraba zraka5.2 l |
| Teža200 kg |
| Moč6 000 kg |
| Hod0 » 50 mm |
| Razdalja od sredine paha do zadnje stene stiskalnice180 mm |
| Višina orodja305 mm |
| Hitrost stiskanja20 mm/s |
| Poraba zraka9.8 l |
| Teža230 kg |
Posebne izvedbe
GLAVNE MOŽNOSTI

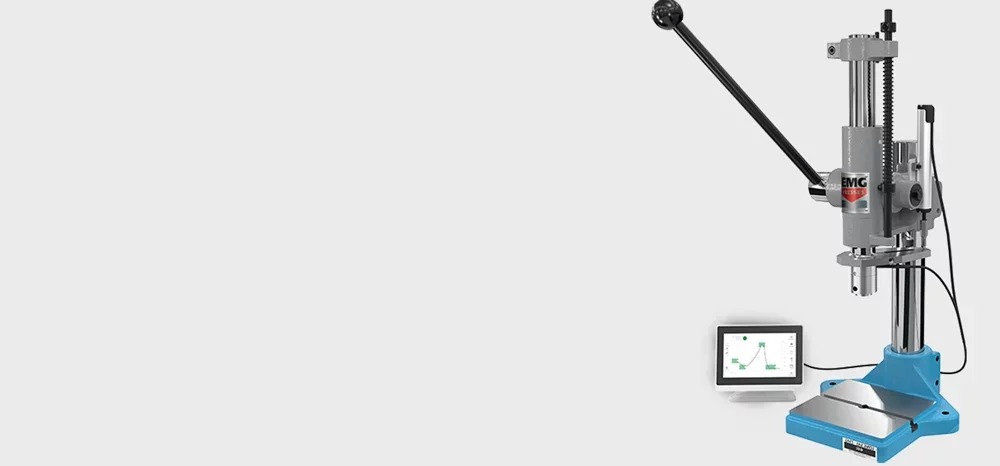

Upravljanje prizadevanj
ZA ROČNE IN PNEVMATSKE STISKALNICE
EMG ponuja vse vrste upravljanja sile in/ali premikanja s pomočjo rešitev senzorjev sile in premikanja, prilagojenih vsaki potrebi, za 100-odstotni nadzor delov.

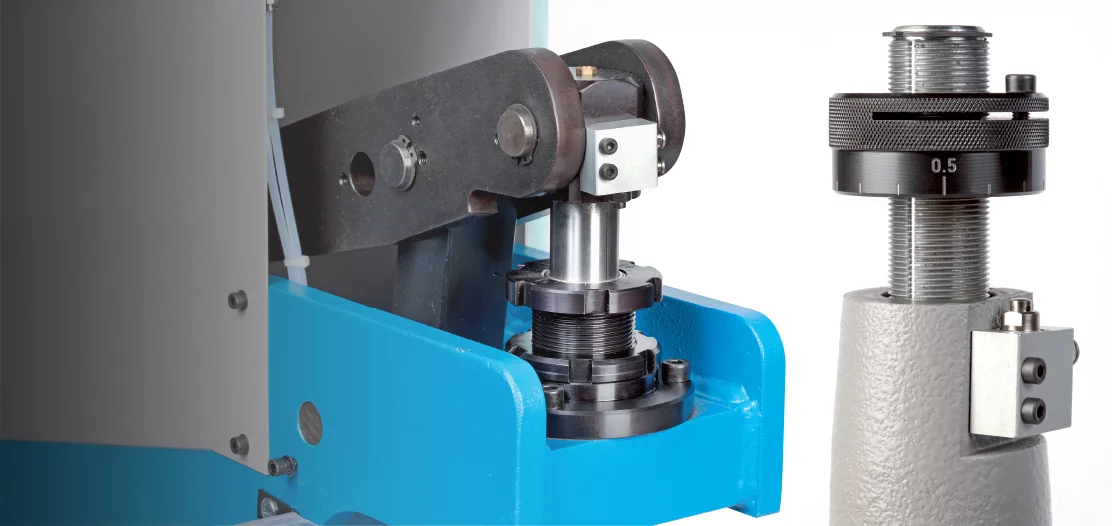

Prilagoditev hoda
PNEVMATSKIH STISKALNIC
Hod naših stiskalnic je mogoče nastaviti s pomočjo natančne mehanske matice z natančnostjo do 1/10 mm in blokado, ki zagotavlja popolno ponovljivost cikla.
Različni nadzorni sistemi
Te stiskalnice so na voljo v različici z dvoročnim ali nožnim upravljanjem. Pri obeh sistemih sta razdelilnik in sklop filter-regulator-mazalo vgrajena v nosilec stiskalnice in pripravljena za uporabo. Ti modeli so lahko za integratorje dobavljeni tudi kot „goli stroj“, brez opreme.
Lastnosti :
- brušeni in rotacijsko zaklenjeni bat za dolgo življenjsko dobo in natančnost
- Samodejno umikanje bata, ko se sprosti krmilna ročica
- Hitra in zanesljiva nastavitev z blokado za popolno ponovljivost
- Natančna nastavitev spodnjega mrtvega kota z mehanskim omejevalnikom za zagotavljanje ponovljivosti cikla
- Litoželezni ali mehansko varjeni jekleni okvir FGL 250 za trdnost in togost
- Brez vzdrževanja in mazanja
- Barva: RAL 5015 Sky Blue okvir - RAL 7036 Platinum Grey glava
Vse cilindre izdeluje podjetje EMG in so bili preizkušeni v tisočih aplikacijah po vsem svetu. Kromiran jekleni drsnik je voden na pušah in zavarovan proti vrtenju s ključem. Bat gladko zdrsne v kromiran valj, tesnila pa zagotavljajo popolno tesnost valja.
Moč naših stiskalnic je označena s tlakom 6 barov in je serijsko sorazmerno nastavljiva od 3 barov do 6 barov.
Tako na primer stiskalnica 6PHR pri 6 barih doseže 360 kg, pri 3 barih 180 kg, pri 4 barih 240 kg in pri 5 barih 300 kg.
[stran-9]
Pnevmatske stiskalnice se uporabljajo v številnih industrijskih aplikacijah za mehansko stiskanje, rezanje in kovičenje. Pnevmatska stiskalnica zagotavlja večjo silo kot ročna stiskalnica, zato je bolj vsestranska.
S pnevmatsko stiskalnico s silo do 6 ton je mogoče stiskati plastične materiale in tudi številne kovine. Uporabljajo se tudi za izrezovanje različnih oblik, ki so potrebne v proizvodnem procesu številnih mehanskih delov, ter za kovičenje delov, ki jih je treba držati skupaj.
Te stiskalnice so robustne, natančne, prilagodljive in ergonomske. Pogosto se uporabljajo za montažo, sestavljanje obročev ali ležajev, manjše upogibne operacije, različne operacije stiskanja itd.
Kako deluje pnevmatska stiskalnica?
Delovanje pnevmatske stiskalnice je podobno delovanju ročne stiskalnice. Pri tem je ročno delovanje upravljavca nadomeščeno z delovanjem pnevmatskega cilindra. Valj aktivira zrak (ne plin). Zrak je potisnjen skozi cev, v kateri je pod pritiskom. Natančnost delovanja je enako visoka kot enostavnost uporabe tega industrijskega orodja. Pnevmatske stiskalnice so enako učinkovite kot hidravlične stiskalnice in se pogosto uporabljajo v industriji.
